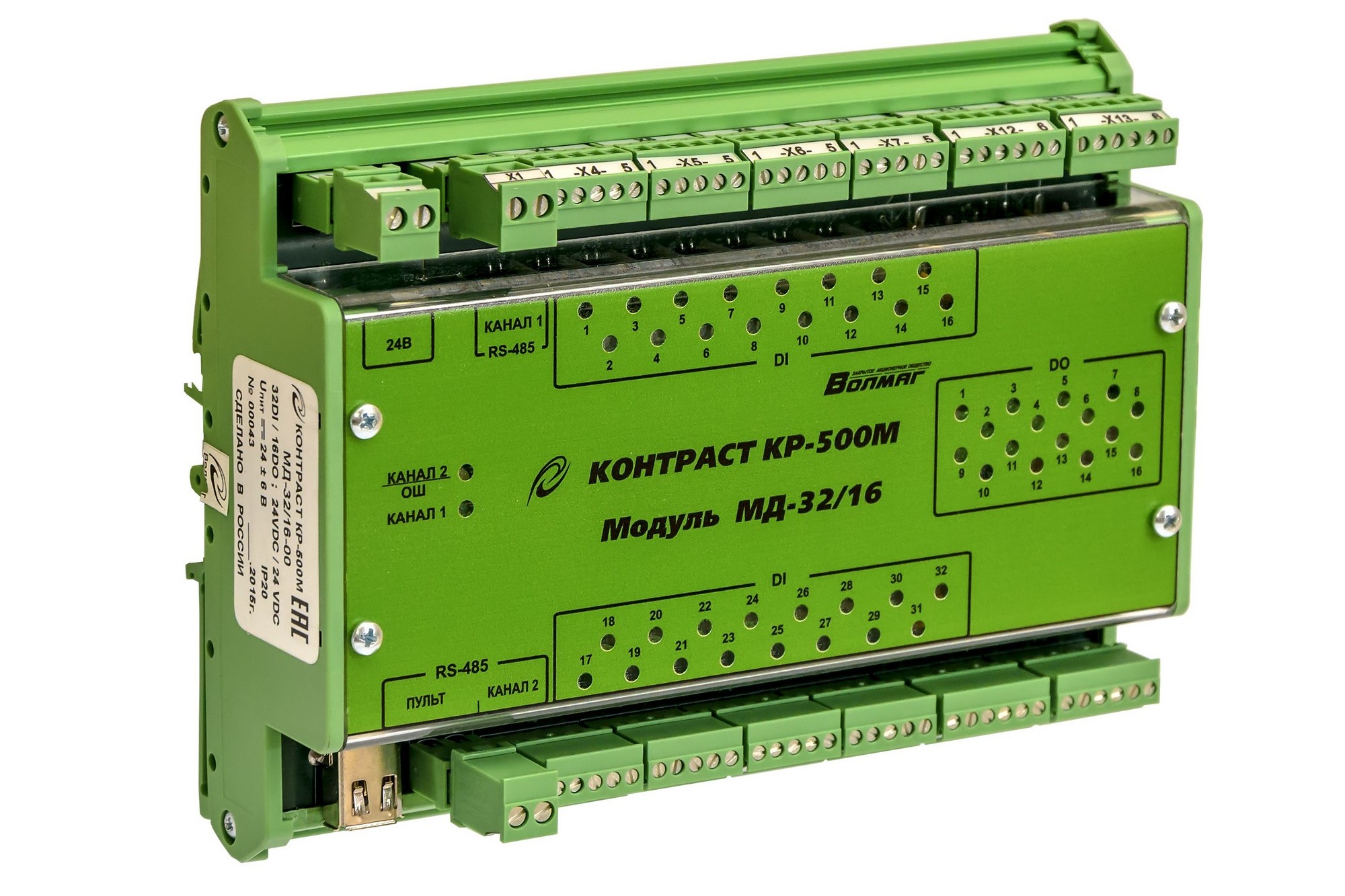

МД-32/16
Модуль дискретных сигналов (24В).

Модуль МД-32/16 предназначен для ввода – вывода дискретных сигналов.

Обмен внешних устройств с модулем осуществляется по интерфейсу RS-485.

Модуль является ведомым устройством полевой сети с протоколами обмена МАГИСТР или ModBUS RTU.
Исполнения модулей МД-32/16
Условное обозначения исполнения модуля по УХЛ 3.1Дополнительное обозначение
(количество входов-выходов)
Логика входного сигналаЛогика выходного сигнала
МД-32-1632 DI / 16 DOОтрицательная /
положительная
Положительная
МД-32-16Отрицательная
МД-32-16Положительная
МД-32-16Отрицательная

Входные сигналы
Уровни сигналов:
  • логический «0» напряжение постоянного тока - 0..7В;
  • логическая «1» – напряжение постоянного тока - 24±6В.
  • гальваническая развязка – групповая: 8 группы по 4 входа

Выходные сигналы
Выходной сигнал:
  • состояние транзисторного ключа - коммутируемое напряжение постоянного тока (24±6) В, ток до 0,3
  • гальваническая развязка групповая: 4 группы по 4 выхода в каждой, группы разделены между со-бой и остальными цепями

Характеристики модуля:
  • Модуль имеет два интерфейсных канала RS-485 с гальванической развязкой
  • Питание - напряжение постоянного тока, В 24±6
  • Потребляемая мощность, Вт 2,0
  • Сопротивление изоляции между электрическими цепями, цепями и корпусом, МОм, не менее 20 Степень защиты IP20

Условия эксплуатации:
  • температура окружающего воздуха (расширенный диапазон УХЛ 3.1), ОС от минус 30 до 50
  • относительная влажность во всем диапазоне температур без конденсации влаги, % от 30 до 80
  • атмосферное давление, кПа до 106,7
  • вибрация, мм, (при частоте, Гц) 0,1 (от 5 до 25)
  • напряженность внешних магнитных полей, А/м, до 400

Габаритные размеры, мм 185х125х60
Масса, кг, не более 0,5
Средний срок службы 10 лет
