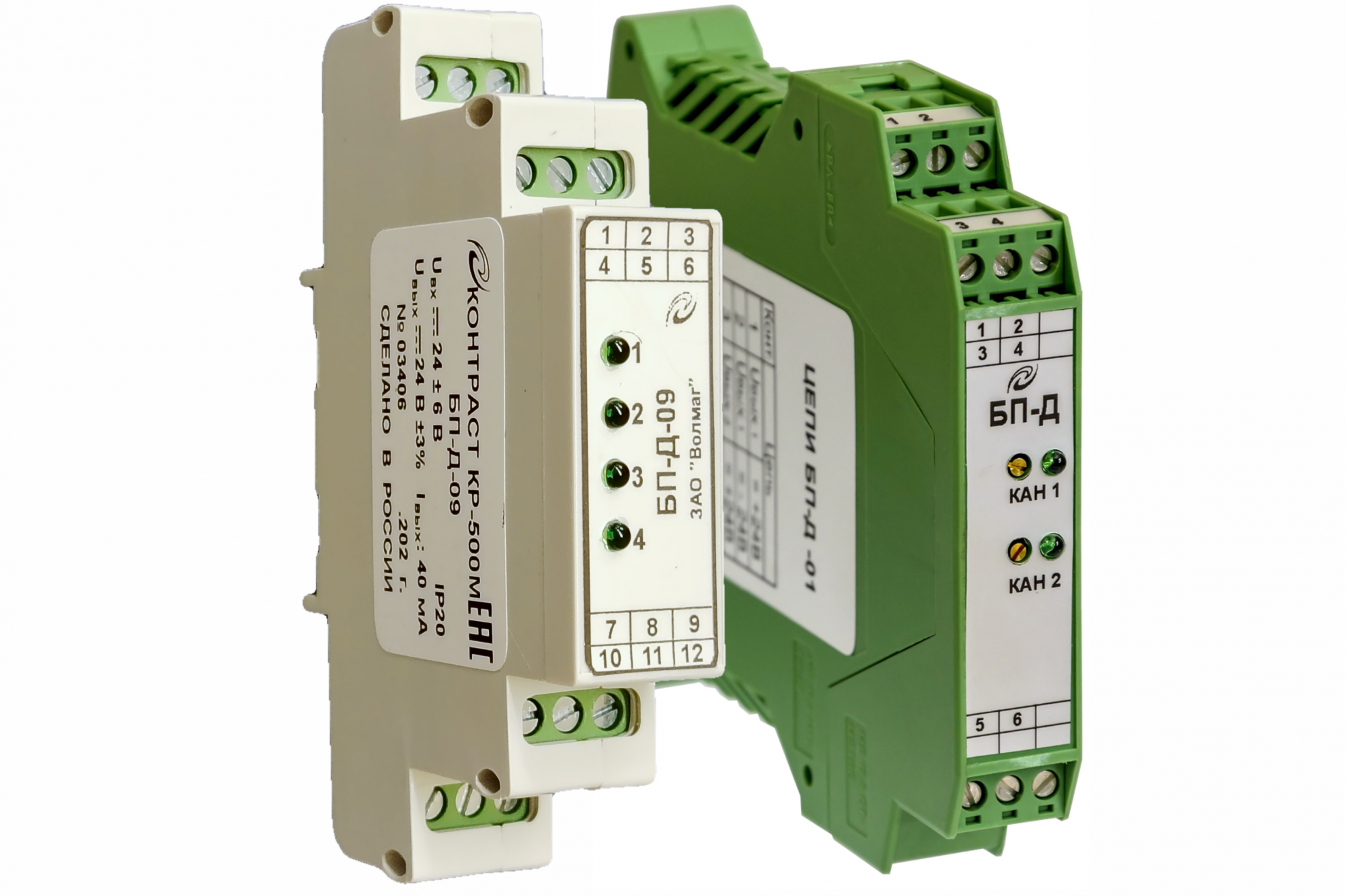

Предназначен для преобразования напряжение постоянного тока (24 ± 6 В) в стабилизированное напряжение постоянного тока и используется для питания датчиков при построении систем АСУТП с контроллерами серии КОНТРАСТ.
Основные параметры блока БП-Д:
а) гальваническая развязка входа-выхода - индивидуальная
б) входное напряжение постоянного тока - (24±6) В
в) защита от короткого замыкания:
- по выходу - для блоков БП-Д-00...-0,3, БП-Д-09
- по выходам - для блока БП-Д- 04 (при коротком замыкании одного из выходов отключаются оба выхода)
- защита выходов от перегрузки по току - для блоков БП-Д-00...- 03, -05...-08. Ток срабатывания защиты (125±5) мА
г) степень защиты по ГОСТ 14254-96 - IP20
| Исполнение |
Параметры выходов |
Номинальная
потребляемая
мощность
|
| Количество |
Род тока |
Напряжение, В |
Ток, Ма |
| БП-Д-00 |
2 |
Постоянный |
17 ± 0,034 |
100 |
6,5 |
| БП-Д-01 |
24 ± 0,048 |
8 |
| БП-Д-02 |
36 ± 0,072 |
13 |
| БП-Д-03 |
22 ± 0,044 |
7,6 |
| БП-Д-04 |
24 (+2,-1) |
300 |
19 |
| БП-Д-05 |
1 |
24 ± 1,5 |
60 |
2,5 |
| БП-Д-06 |
1 |
36 ± 1,5 |
3,7 |
| БП-Д-07 |
2 |
24 ± 0,1 |
4,4 |
| БП-Д-08 |
2 |
36 ± 0,1 |
6,4 |
| БП-Д-09 |
4 |
24 ± 0,24 |
42 |
5,9 |
