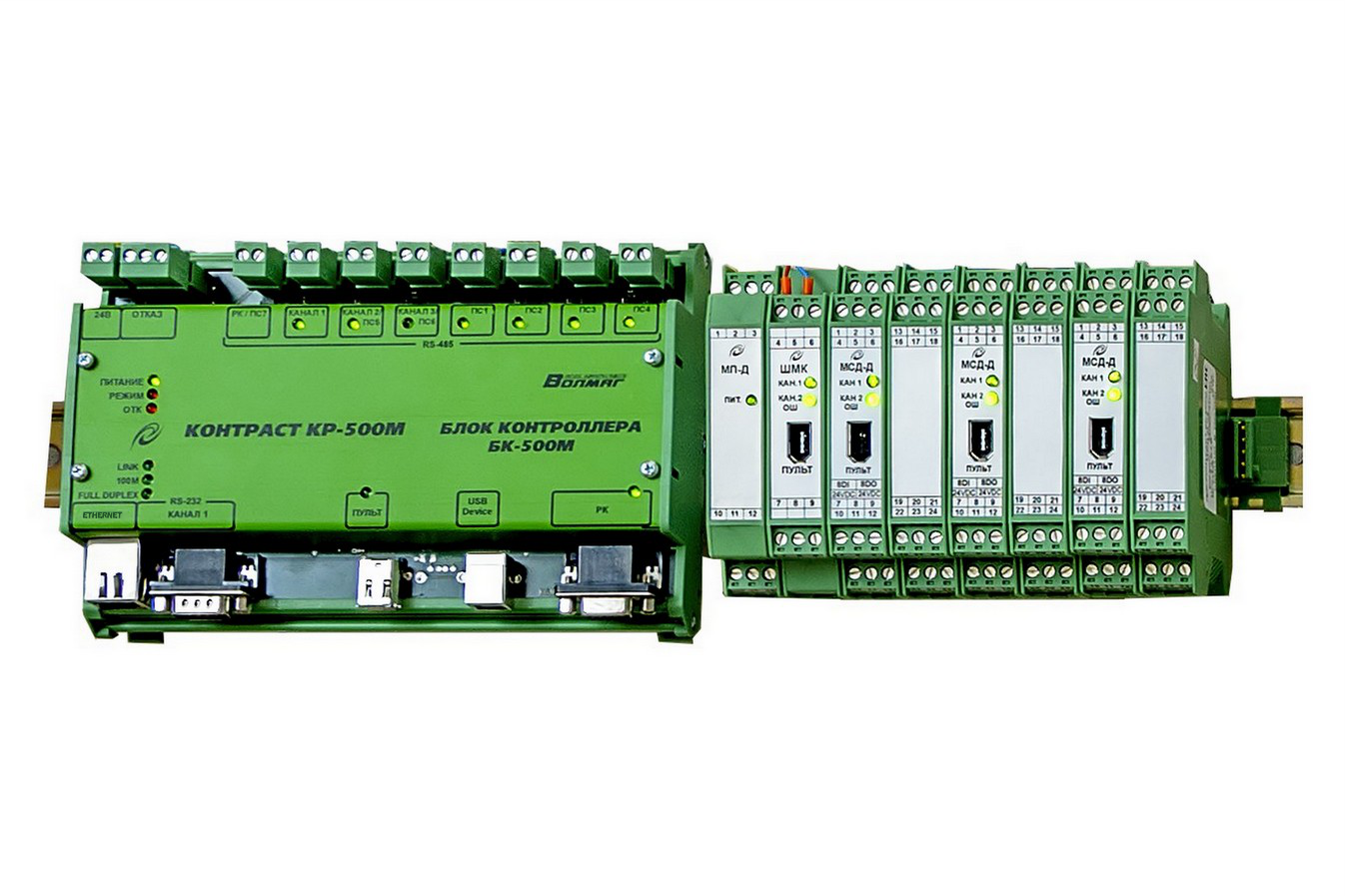

Контроллер КР-500М серии КОНТРАСТ
Назначение и область применения: для построения распределённых и локальных систем автоматического управления (регулирования) или логико-программного управления технологическими процессами, реализации технологических защит в энергетике, металлургии, химической, нефтехимической и других отраслях промышленности.
Функции:
  • измерения и измерительные преобразования стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, термоэлектрических преобразователей (ТС) и термопреобразователей сопротивления (TR);
  • приём и обработка дискретных сигналов;
  • формирование управляющих аналоговых и дискретных сигналов по различным законам регулирования на основе измеренных параметров технологических процессов;
  • выдача управляющих воздействий на внешние исполнительные органы различных типов по заданному алгоритму либо по командам верхнего уровня АСУ ТП;
  • решение логических задач, запрограммированных пользователем;
  • регистрация и архивация технологических параметров;
  • передача по запросу предварительно обработанной информации по каналу связи устройству верхнего уровня.

Многофункциональные высокопроизводительные контроллеры КР-500М серии КОНТРАСТ предназначены для построения распределённых и локальных систем автоматического управления (регулирования) или логико-программного управления технологическими процессами, реализации технологических защит в энергетике, металлургии, химической, нефтехимической и других отраслях промышленности, включая атомные электростанции (АЭС). Современные скоростные интерфейсы, открытый протокол связи, каналы подключения полевых сетей, фирменные программные продукты, обеспечивают работу контроллеров в составе сложных многоуровневых систем автоматизации.

Метрологически аттестованные каналы позволяют создавать измерительные системы. Встроенные индикаторы и органы управления, блочно-модульная конструкция, ориентированная на технологов система программирования обеспечивают применение контроллеров в качестве автономных устройств.

Контроллеры выполнены с использованием технологии поверхностного монтажа на базе электронных компонентов производства Atmel, Altera, Analog Devices, Bourns и других ведущих зарубежных фирм и имеют технические характеристики на уровне современных зарубежных аналогов. Контроллеры обеспечивают удобство проектной компоновки и сравнительно низкую стоимость. Контроллеры имеют сертификат об утверждении типа средств измерений, зарегистрированный в Государственном реестре средств измерений.

Контроллер КР-500М разработан и изготавливается с учетом требований:
  • по электромагнитной совместимости и помехозащищенности ГОСТ 32137-2013;
  • по сейсмостойкости ГОСТ 29075-91 для контроллеров, поставляемых на АЭС;
  • к пожаробезопасности ГОСТ 12.1.004. Вероятность возникновения пожара в контроллере и от него не превышает 10-6 в год. При изготовлении контроллера применяются трудносгораемые материалы, не распространяющие горение;
  • НП-001-15 для устройств класса 3Н при поставке на объекты использования атомной энергии.
Условия эксплуатации КР-500М в рабочем состоянии:
  • номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 для вида климатического исполнения УХЛ4.2, но при этом:
    • температура окружающего воздуха от 1ᵒС до 50ᵒС;
    • верхнее значение относительной влажности воздуха 80% при температуре окружающего воздуха 25ᵒС без конденсации влаги;
    • атмосферное давление от 84 до 106,7 кПа.
  • напряженность внешних магнитных полей не более 400 А/м;
  • параметры вибрации в местах крепления устройств контроллера: частота от 0,5 до 50 Гц; амплитуда перемещения не более 0,15 мм;
  • степень защиты по ГОСТ 14254-96 – IP20;
  • отсутствие в окружающей среде коррозионно-активных агентов;
  • зона размещения:
    • закрытые взрывобезопасные и пожаробезопасные помещения;
    • помещения 2.2 зоны 2 по ГОСТ 29075-91 для контроллеров, поставляемых на АЭС.
