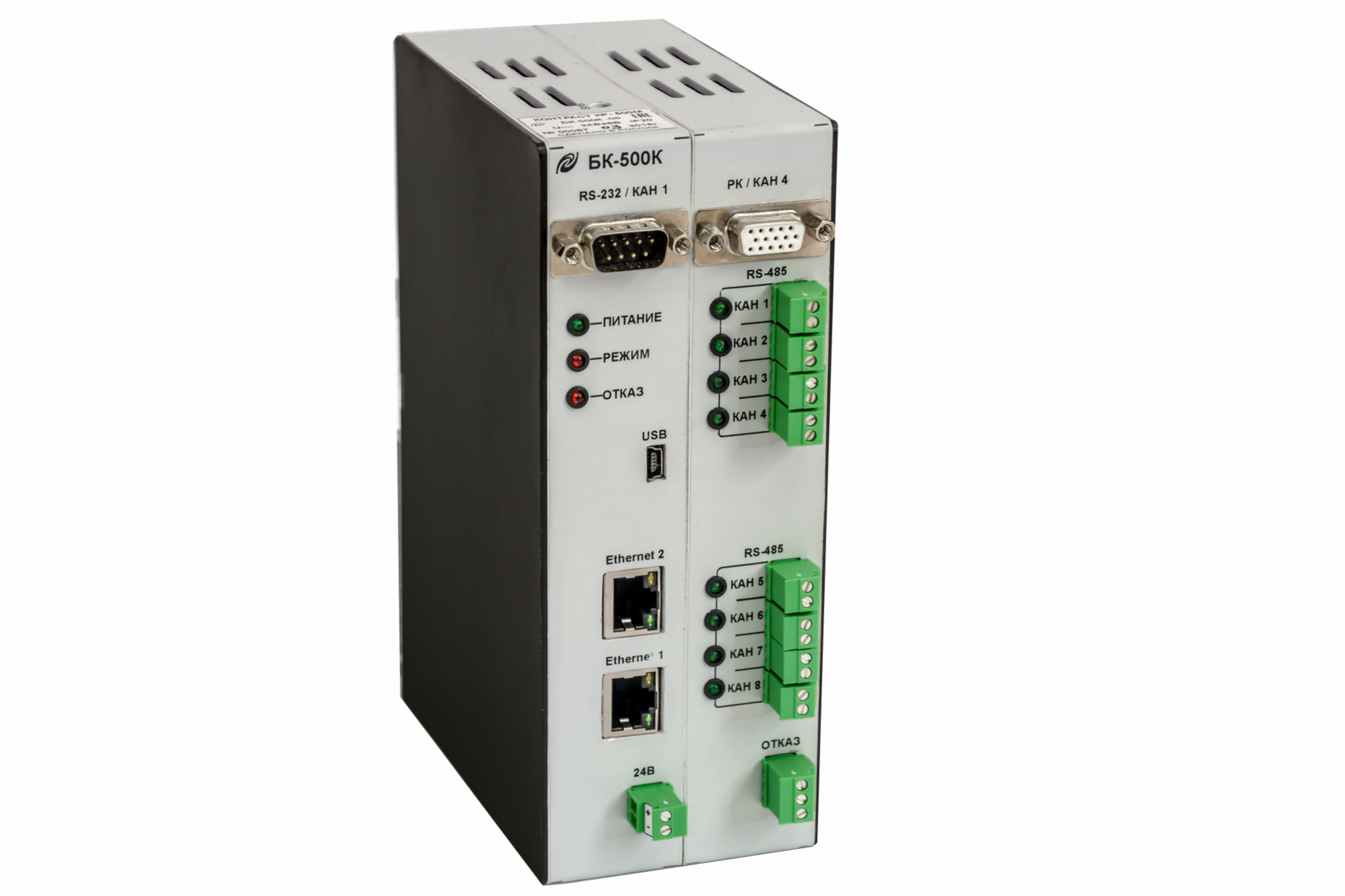

Блок контроллера БК-500К

Отправить запрос

contrast@volmag.ru

Блок контроллера БК-500К предназначен для построения систем управления распределенного, централизованного и распределенно-централизованного типа.

Блок контроллера включен в реестр Минпромторга России, а его встроенное и инженерное программное обеспечение – в реестр Минцифры

Особенностью блока является большое количество портов RS-485 (до 8) c реализацией популярных протоколов: Modbus RTU Master, Modbus RTU Slave, МЭК 60870-5-101, ASCII (для ADAM и ICP DAS), электросчетчики СЭТ-4 и Меркурий. Для обмена с модулями ввода-вывода собственного производства используется протокол МАГИСТР.

Для удаленных объектов блок может работать, используя беспроводные и проводные модемы различного типа (GPRS, ADSL, коммутируемые и некоммутируемые линии).

Порты настраиваются на протоколы при конфигурировании, не требуют «перепрошивки» блоков и дополнительной оплаты.

Собственная библиотека алгоритмов контроллера создана при тесном сотрудничестве с Заказчиками, имеет специализированные алгоритмы регуляторов, защит, преобразований данных и отработана на сотнях объектов разных отраслей промышленности (энергетика, химия, нефтехимия, горнорудная промышленность, производство стройматериалов, ЖКХ, и т.п.).

Основные технические характеристики БК-500К:

Характеристика	БК-500К-00	БК-500К-06
Возможность резервирования блока контроллера	Да, горячий резерв (резервный соединитель РС-Ш)
Возможность резервирования комплекта модулей УСО	Да
Возможность резервирования канала для связи с УСО	Да
Горячая замена модуля ввода-вывода	Да
Синхронизация времени через сервер точного времени	Нет	Да, протокол SNTP
Порты Ethernet	2
Порты RS-232	Нет	1
Порты RS-485	4	8 (7 при резервировании блока контроллера)
Количество подключаемых к одному порту RS-485 устройств	До 31, как сторонних производителей, так и собственного производства ЗАО «Волмаг»
Порт USB	1, для подключения к инженерной станции
Языки технологического программирования	Функциональных алгоблоков ФАБЛ, имеется более 180 встроенных алгоритмов (класса FBD стандарта МЭК 61131-3) Структурированного текста ПроТекст (класса ST стандарта МЭК 61131-3)
Время цикла технологической программы, с	0,01…1
Инженерное ПО для обслуживания и программирования, стоимость	Контраст2010, бесплатно
Габаритные размеры, ВхШхГ	173х39х140 173х39х170 (с РС-Ш)	173х71х140 173х39х170 (с РС-Ш)
Масса, кг, не более	0,4	1
Способ установки	На DIN-рейке 35 мм
Напряжение питания	=24 В
Потребляемая мощность, Вт, не более	5

Модули контроллера (центральный модуль и модуль периферийных процессоров) поставляются с предустановленным встроенным программным обеспечением, каждый из которых включает системный загрузчик и прошивку.
Стоимость встроенного ПО включена в стоимость контроллера.

Инструкция по прошивке встроенного ПО (ред. 31.05.2024) [attachment=339:Встроенное ПО блока контроллера БК-500К-05,-06. Описание функциональных характеристик (ред. 12.11.2024)] РЭ2 Внешние соединения (ред. 12.08.2024) РЭ4 Книга 1 ПО КОНТРАСТ (ред. 29.05.2024)
