В связи с этим для каждой ТЭЦ специалисты ЗАО «Волмаг» разрабатывали индивидуальный комплект проектной документации, включающий: проект АТХ, свои схемы автоматизации и алгоритмы, руководства технолога и руководства по эксплуатации. Для панелей оператора и АРМ разрабатывались мнемосхемы, соответствующие установленному технологическому оборудованию. Пусконаладочные работы выполнялись на действующем оборудовании в условиях действующих производств.

В каждом проекте АСУ формирует обобщенные показатели работы установки ХВО. Формирование и расчет обобщенных показателей работы выполняется на АРМ по каждому блоку фильтров на основании сформированной ба­зы. На АРМ осуществляются вычисления и формируется таблица показателей работы. Обобщенные показатели формируются по дням, при этом ежедневно суммируются расходы и заносятся в соответствующие ячейки таблицы.

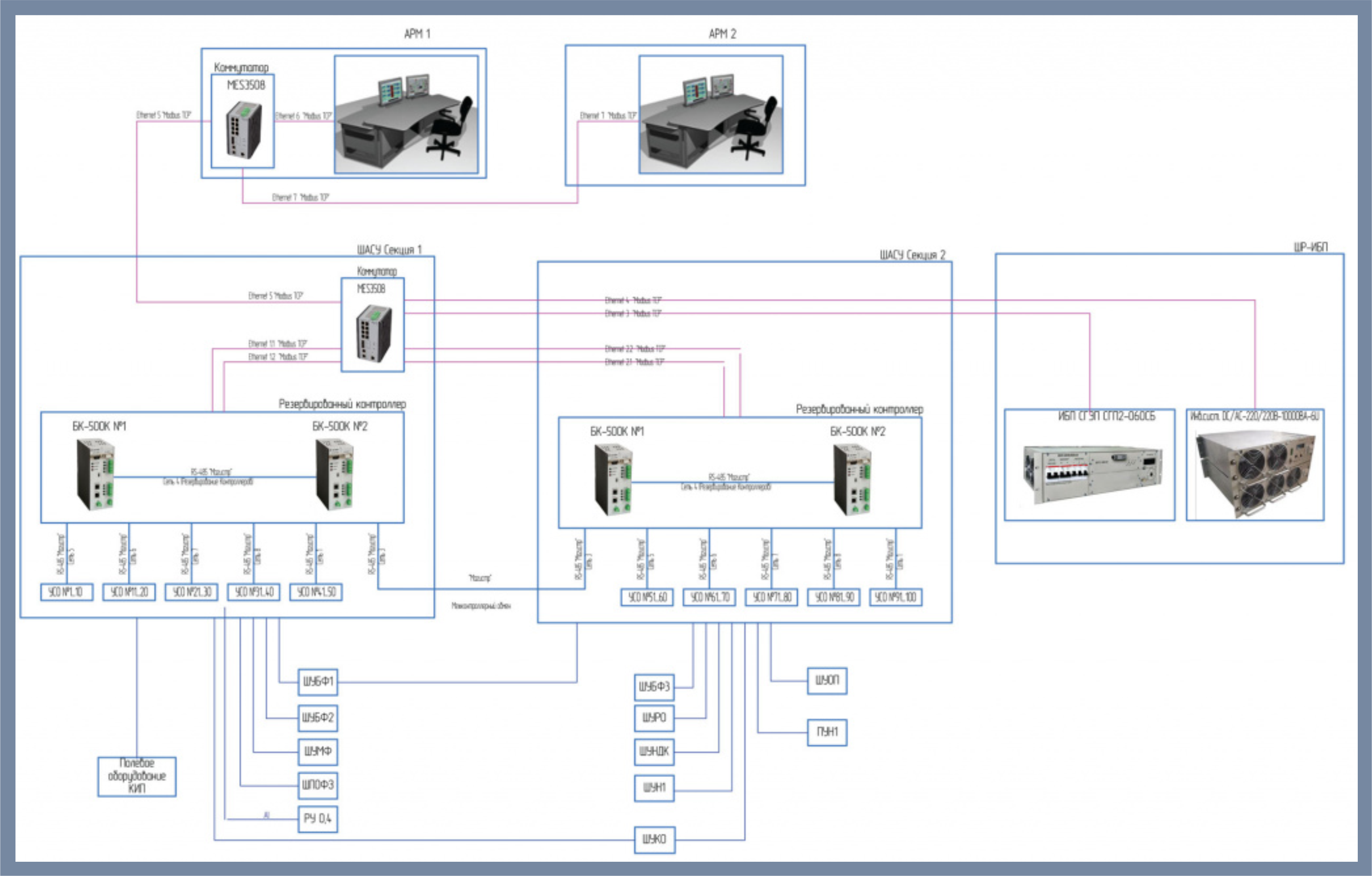

На Дзержинской ТЭЦ система автоматического управления процессом химводоподготовки бы­ла реализована по архитектуре централизованной системы управления, где резервированные блоки контроллеров БК-500К-06 (производства ЗАО «Волмаг»), размещенные в двух шкафах ШАСУ1 и ШАСУ2, управляют технологическим оборудованием через 10 местных шкафов управления, расположенных в непосредственной близости от управляемых технологических узлов. В местных шкафах реализованы функции местного ручного управления, которое устанавливается переключателем «Дистанция» / «Ручное» на передней панели шкафа. Шкафы ШАСУ1 и ШАСУ2 по резервированной се­ти Ether­net Mod­bus TCP подключены к коммутатору и через коммутатор по се­ти Ether­net Modbus TCP подключаются к резервированным автоматизированным рабочим местам АРМ1 и АРМ2. На резервированных АРМ под операционной системой Ast­ra Linux установлена MasterSCADA с разработанными под соответствующие техпроцессы мнемосхемами. Структурная схема состава технических средств автоматизированной системы управления установкой химической очистки во­ды на Дзержинской ТЭЦ представлена на рис. 2.



Рис. 2. Структурная схема состава технических средств на АСУ ВПУ Дзержинской ТЭЦ

Взаимодействие оператора-технолога це­ха химводоочистки с АРМ оператора осуществляется через следующие мнемосхемы:
- «Вход в систему»;
- «Осветлители»;
- «Механические фильтры»;
- «Механические фильтры группа 1»;
- «Механические фильтры группа 2»;
- «Механические фильтры группа 3»;
- «Блоки фильтров и обессоливатели»;
- «Блоки фильтров и обессоливатели БФ1»;
- «Блоки фильтров и обессоливатели БФ2»;
- «Блоки фильтров и обессоливатели БФ3»;
- «Реагентное отделение»;
- «Конденсатоочистка»;
- «События»;
- «Аварии»;
- «Инженерные мнемосхемы».

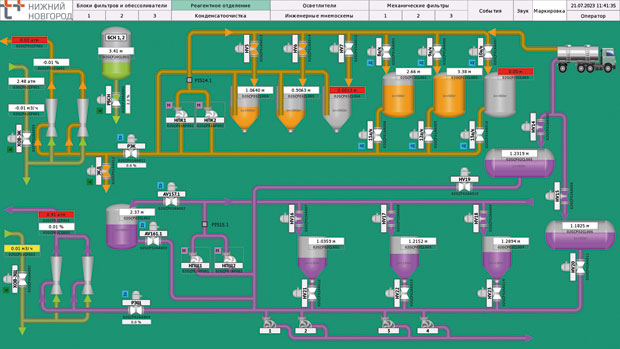

На рис. 3 приведен пример мнемосхемы на АРМ оператора Дзержинской ТЭЦ – мнемосхема «Реагентное хозяйство».



На Саратовской ТЭЦ-5 система автоматического управления процессом химводоподготовки реализована по архитектуре распределенной системы управления на ба­зе ми­ни-конт­рол­ле­ров МК-500-10-10 и МК-500-10 (производства ЗАО «Волмаг»), размещенных в 37 местных шкафах управления. Контроллеры между собой связаны по се­ти RS-485 «МАГИСТР», а связь с АРМ осуществляется по Ether­net через оптический канал. Каждый местный шкаф управления осуществляет независимое управление своим технологическим узлом. В местных шкафах управления размещены панели оператора с соответствующими управляемому технологическому узлу мнемосхемами. На АРМ оператора с операционной системой Windows бы­ла установлена MasterSCADA с мнемосхемами, разработанными под существующие в це­хе ХВО техпроцессы.

Особенностью проекта САУ процессом химводоподготовки Саратовской ТЭЦ-5 бы­ло требование замены существующего импортного оборудования – контроллеров Siemens в местных шкафах управления – на контроллеры отечественного производителя без демонтажа существующих шкафов и кабельных линий. Все работы выполнялись на действующем оборудовании в условиях действующего производства. В проекте бы­ло применено контроллерное оборудование МК-500-10-10 и МК-500-10, выпускаемое ЗАО «Волмаг».

Взаимодействие оператора-технолога цеха химводоочистки с АРМ оператора осуществляется через следующие мнемосхемы:
общую мнемосхему «Сеть»;
- «Подача исходной воды»;
- «Исходная вода на фильтрацию»;
- «Очищенная вода»;
- «Отстойники, нейтрализаторы»;
- «Дозирование коагулянта»;
- «Дозирование окислителя»;
- «Дозирование кислоты»;
- «Дозирование щелочи»;
- «Ультрафильтрация 1–6»;
- «Ультрафильтрация 7–12»;
- «CIP-мойка»;
- «Дозирование тиосульфата натрия».

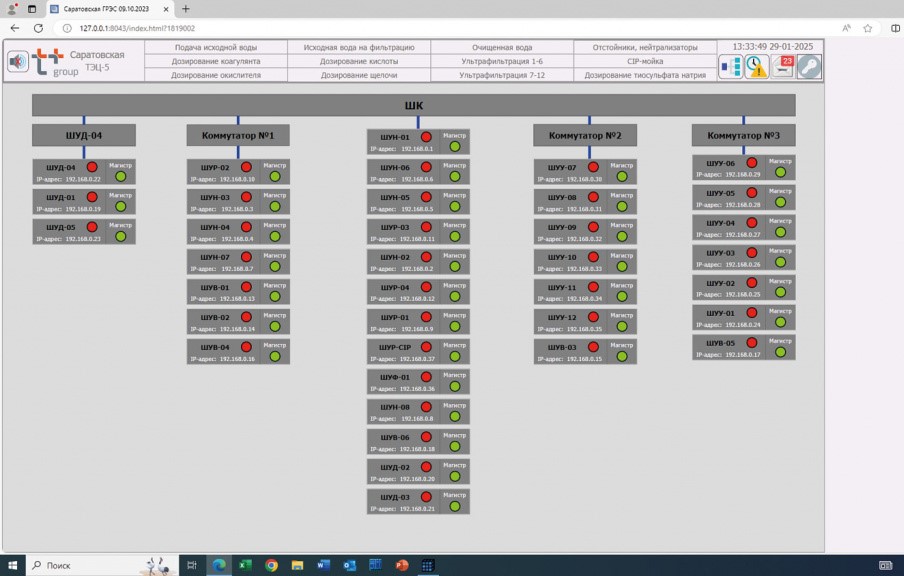

На рис. 4 приведена одна из мнемосхем АРМ-оператора на Саратовской ТЭЦ-5, показывающая структуру и состав технических средств АСУ ХВО.



Рис. 4. Структура и состав технических средств АСУ ХВО Саратовской ТЭЦ-5

На Сормовской ТЭЦ система автоматического управления процессом химводоподготовки реализована по архитектуре распределенной системы управления и работает под управлением резервированных блоков контроллеров БК-500 К-06, размещенных в шкафу источников бесперебойного питания (ШИБП). В трех шкафах управления блоками фильтров ШУБФ1 – ШУБФ3 установлены резервированные блоки контроллеров БК-500 К-06 с модулями УСО, а в остальных четырех шкафах управления насосами фильтрованной во­ды (ШУНФ), насосами декарбонизированной во­ды (­ШУНДВ), насосами собственных нужд (­ШУНСН) и оборудованием регенерации фильтров (ШУРО) установлены шлюзовые микроконтроллеры ШМК с модулями УСО. Шлюзовой микроконтроллер ШМК – специализированное устройство, обеспечивающее передачу данных между резервированными блоками контроллеров БК-500 К-06 и модулями УСО соответствующего шкафа управления по RS-485.

Резервированные блоки контроллера БК-500 К-06 в шкафах ШУБФ связаны между собой по се­ти RS-485 и через шкаф ШУБФ1 – с резервированными блоками контроллеров БК-500 К-06 в шкафу источников бесперебойного питания (ШИБП). Шкафы управления с установленными шлюзовыми микроконтроллерами ШМК и модулями УСО управляются резервированными блоками контроллеров БК-500 К-06, размещенными в шкафу источников бесперебойного питания (ШИБП) по протоколам «МАГИСТР», Modbus RTU через интерфейс RS-485. Все блоки контроллеров БК-500 К-06 через коммутатор в шкафу ШИБП связаны по се­ти Ether­net c дублированными АРМ1 и АРМ2. Преобразователи частоты, управляющие насосами в шкафах управления насосами, объединены по се­ти RS-485 и подключены к резервированным контроллерам БК-500 К-06 в шкафу ШИБП.

На резервированных АРМ1 и АРМ2 под операционной системой Astra Linux установлена SCADA-система «КАСКАД» с разработанными под соответствующие техпроцессы мнемосхемами.

Взаимодействие оператора-технолога с АРМ оператора осуществляется через мнемосхемы. Управление технологическим процессом ХВО осуществляется через следующие мнемосхемы:
- «Общая»;
- «Узел фильтрованной воды»;
- «Блок фильтров БФ1»;
- «Блок фильтров БФ2»;
- «Блок фильтров БФ3»;
- «Реагентное хозяйство»;
- «Журнал событий»;
- «Журнал аварий»;
- «Диагностика»;
- «Инженерные настройки».

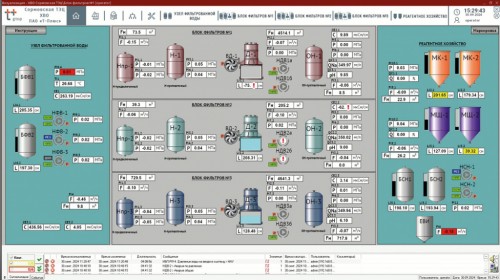

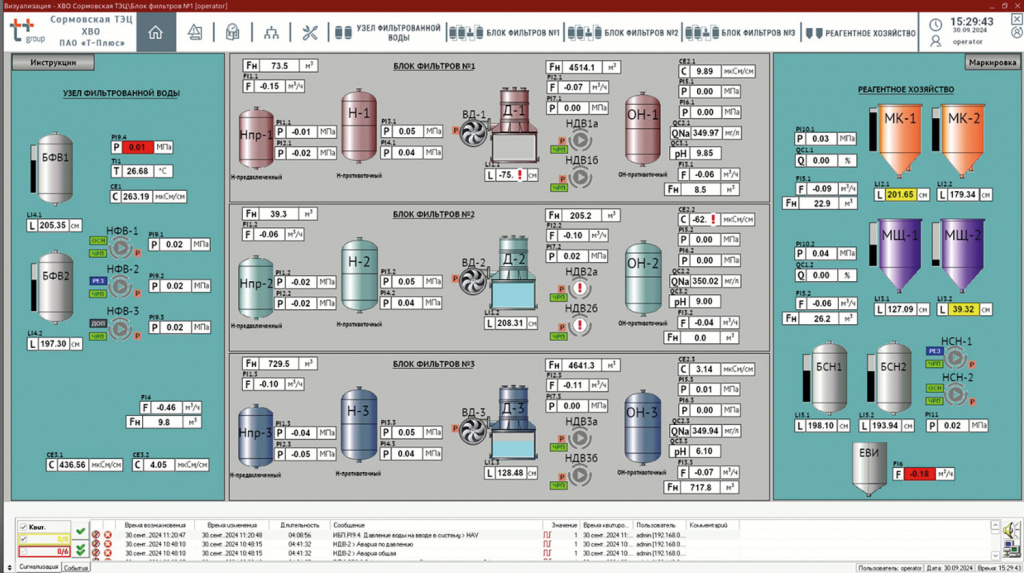

На рис. 5 приведена мнемосхема «Общая», отображаемая на АРМ оператора це­ха химводоочистки Сормовской ТЭЦ. Наладочные работы на технологическом оборудовании осуществлялись совместно с представителями ООО «ТМ». Благодаря профессионализму специалистов ЗАО «Волмаг» все работы выполнены на высоком уровне.



Рис. 5. Вид мнемосхемы «Общая» на АРМ оператора цеха химводоочистки Сормовской ТЭЦ

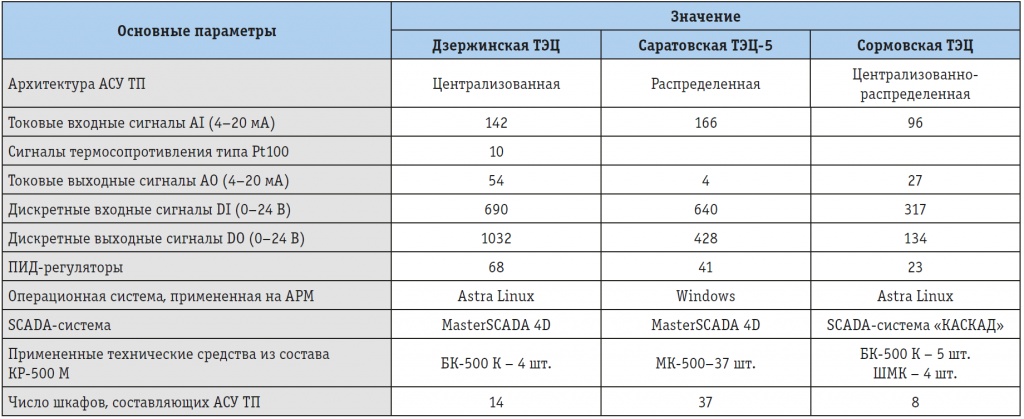

В табл. 1 приведены основные характеристики АСУ ТП установок химводоподготовки, реализованные специалистами ЗАО «Волмаг» на предприятиях энергетического комплекса за период с 2022 по 2024 год.



Таблица 1. Основные характеристики АСУ ТП установок химводоподготовки, реализованные специалистами ЗАО «Волмаг» на предприятиях энергетического комплекса за 2022–2024 годы
