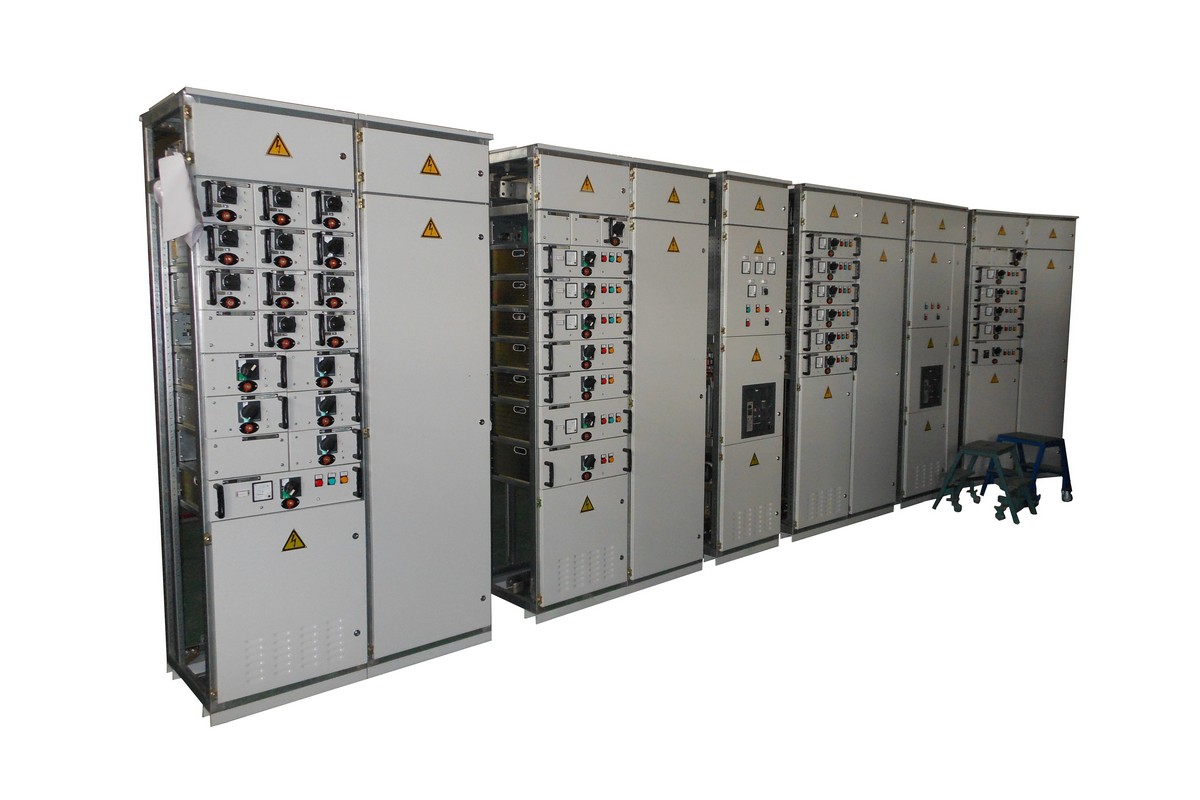

НКУ КУПОЛ серии КУЭ
НКУ КУПОЛ серии КУЭ (Комплектное устройство для энергетики) предназначены для ввода, распределения и управления электроэнергии переменного тока для собственных нужд объектов энергетики.
КУЭ включают в себя:
  • главные распределительные щиты с номинальным током сборных шин до 4000А, предназначенные для ввода и распределения электроэнергии и
  • щиты вторичной сборки с током сборных шин до 630А, предназначенные для управления механизмами и питания отходящих линий малой мощности.

В базовом варианте в НКУ КУПОЛ серии КУЭ применяется низковольтная коммутационная аппаратура фирмы “Schneider Electric” серии Masterpact и Compact или «LS iS» серии Susol.

По согласованию с заводом-изготовителем возможно применение аппаратов других фирм как отечественного, так и зарубежного производства. НКУ КУПОЛ серии КУЭ адаптированы для совместной работы со средствами автоматизации в составе автоматической системы управления технологическим процессом (АСУ ТП).

НКУ КУПОЛ серии КУЭ разработаны в конструктиве шкафов ЗАО «Волмаг» и имеют в своем составе – шкафы ввода, секционирования, отходящих линий и общесекционных устройств.

НКУ КУПОЛ серии КУЭ могут быть размещены в один или в два ряда.В последнем случае щиты включают в себя шинный мост.

Шкафы представляют собой напольные шкафы одностороннего или двухстороннего обслуживания.

Ввод контрольных и силовых кабелей снизу или сверху осуществляется через специальные проемы.

В шкафах двухстороннего обслуживания доступ к органам оперативного управления осуществляется с фасадной стороны. Передние двери являются фасадом щита КУЭ.

Двери шкафов открываются при помощи съемного ключа.

Шкафы состоят из отсеков:
  • сборных шин;
  • функциональной аппаратуры;
  • присоединений кабелей.

Отсек сборных шин включает в себя главные (магистральные) и распределительные (вертикальные) сборные шины.

Сборные шины располагаются в полностью закрытых отсеках.

Магистральные шины расположены в верхней части шкафа, а вертикальные шины расположены позади отсека функциональной аппаратуры.

В функциональном отсеке, в зависимости от типа и номинального тока нагрузки используются два типа установки аппаратов:
  • выдвижные блоки;
  • стационарные блоки.

Для шкафов со стационарными блоками полезная высота всего 1650 мм; для шкафов c выдвижными блоками полезная высота отсека состоит из 11 модулей по 150 мм - всего 1650 мм.

Выдвижной блок может занимать целое число модулей 1М, 2М, 3М, 4М или часть модуля 1/2М, 1/3М.

Выдвижные части (блоки) обеспечивают возможность их установки в шкафу с фиксацией в положениях: присоединенное, испытательное, отсоединенное (изолированное), отделенное.

Механическая блокировка выдвижного блока надежно обеспечивает:
  • невозможность установки выдвижного блока в присоединенное рабочее положение при включенном состоянии автоматического выключателя;
  • невозможность извлечения выдвижного блока из присоединенного рабочего положения при включенном состоянии автоматического выключателя;
  • невозможность включения автоматического выключателя, установленного на выдвижной части в промежуточных положениях (незафиксированном или испытательном положениях).

Расположение отсека присоединений зависит от вида обслуживания щита. При одностороннем обслуживании отсек присоединений расположен сбоку от отсека функциональной аппаратуры; при двухстороннем – за отсеком функциональной аппаратуры.

Технические характеристики:
Характеристика Значение
Номинальный ток главных шин, А
до 2500
Номинальный ток распределительных шин, Адо 1600
Номинальное напряжение главных цепей, В~ 380, ~ 660
Номинальная частота, Гц50
Номинальное напряжение вспомогательных цепей, В-110 ,~ 110, -220,~ 220
Система заземленияTT, IT, TN-C, TN-S, TN-C-S
Стойкость к воздействию механических факторовМ39
Стандартные климатические исполненияУХЛ3.1, Т3
Сейсмостойкость по MSK-64 (30 м), балл9
Степень защиты оболочки шкафов по ГОСТ 14254-96IP31-54

Габаритные размеры, ммВысотаШиринаГлубина
Одностороннего обслуживания
Вводной2200600, 800600, 800
Секционный600, 800
Распределительный1000, 1200
Двухстороннего обслуживания
Вводной2200600, 800800, 1000
Секционный600, 800
Распределительный600

Стойкость сборных шин к токам короткого замыкания
Ток термической стойкости (1 сек)
Мощность силового трансформатораНоминальный ток сборных шин, Аi к.з., кА
от 250 до 400 кВАот 400 до 63020
от 630 до 1000кВАот 1000 до 160030
для 1600 кВА250050
для 2200 кВА320080
Ток электродинамической стойкости
Мощность силового трансформатораНоминальный ток сборных шин, Аi к.з., кА
от 250 до 400 кВАот 400 до 63020
от 630 до 1000кВАот 1000 до 160066
для 1600 кВА2500110
для 2000 кВА3200176
