• Общее периферийное оборудование
Блоки усиления мощности дискретных выходов
Предназначены для усиления мощности дискретных выходных сигналов.

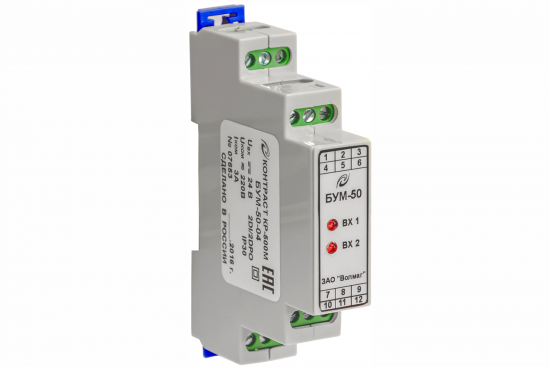

Блок усиления мощности БУМ-50-00
Предназначен для усиления мощности дискретных выходных сигналов.

Содержит одно реле, которое имеет перекидной контакт, коммутирующий постоянное или переменное напряжение.

Обмотка реле подключается к дискретному выходу контроллера.
Блок усиления мощности БУМ-30
Предназначен для усиления мощности дискретных выходных сигналов.

Содержит четыре реле, каждое из которых имеет пару перекидных контактов, коммутирующих постоянное или переменное напряжение.

Обмотки реле подключаются к дискретным выходам контроллеров.
Блоки усилителей сигналов для термопар
Предназначены для преобразования электро движущейся силы от термопары в токовый сигнал.

Блок усилителей сигналов для термопар БУТ-30
Предназначен для преобразования ЭДС от термопары в токовый сигнал 0...5 мА, 0...20 мА, 4...20 мА с компенсацией термо-ЭДС свободных концов термопары.

Имеется возможность настройки нуля и диапазона изменения входного сигнала.
Блоки усилителей сигналов для термосопротивлений
Предназначены для преобразования изменения сопротивления резистивных датчиков.

Блок усилителя сигналов для термосопротивлений БУС-30
Предназначены для преобразования изменения сопротивления резистивных датчиков (термопреобразователей сопротивления, реохордов) в токовый сигналы 0...5 мА, 0...20 мА, 4...20 мА.

Имеется возможность настройки нуля и диапазона изменения входного сигнала.
Блоки усиления сигналов
Предназначены для преобразования сигналов индуктивного или реостатного датчиков.

Блок усилителя сигналов индуктивного или реостатного датчиков положения вала исполнительных механизмов МЭО - БУ-30
Предназначен для преобразования сигналов индуктивного или реостатного датчиков положения вала исполнительных механизмов МЭО в унифицированный токовый сигнал 0-5 мA (0-20, 4-20мА).
Блоки переключения сигналов
Предназначены для переключения выходных сигналов резервированного контроллера.

Блок переключения сигналов БПР-50
Предназначен для переключения выходных сигналов резервированного контроллера.
Блок переключения сигналов БПР-30
Предназначен для переключения выходных сигналов резервированного контроллера.
Блоки ввода-вывода дискретных сигналов
Предназначены для применения в схемах управления электрическими приводами.

Блок ввода дискретных сигналов БВ-Д-50
Предназначен для применения в схемах управления электрическими приводами насосов, запорной арматуры в составе АСУТП.

Блок преобразует сигналы состояния контактных устройств в дискретные сигналы логического уровня.
Блок ввода-вывода дискретных сигналов БВВ-Д-30
Предназначен для применения в схемах управления электрическими приводами.

Преобразует дискретные выходные сигналы контроллера в релейные сигналы управления (вывод), а также сигналы напряжения на контактах реле в сигналы логического уровня (ввод).
Преобразователи интерфейсов
Предназначены для преобразования последовательного интерфейса.

Преобразователь интерфейса ПИ-4 USB/RS-232
Предназначен для преобразования последовательного интерфейса RS-232 в USB, что позволяет подключать устройства без COM-портов, например, современные персональные компьютеры.

Преобразователь выполнен в пластмассовом корпусе в настольном исполнении. На лицевой панели расположены индикаторы TDX и RDX зеленого цвета, отображающие передачу и прием сигналов соответственно.
Преобразователь интерфейса ПИ-5 USB/RS-485
Предназначен для преобразования последовательного интерфейса RS-485 в USB.

Преобразователь выполнен в пластмассовом корпусе в настольном исполнении. На лицевой панели расположены индикаторы TDX и RDX зеленого цвета, отображающие передачу и прием сигналов соответственно.

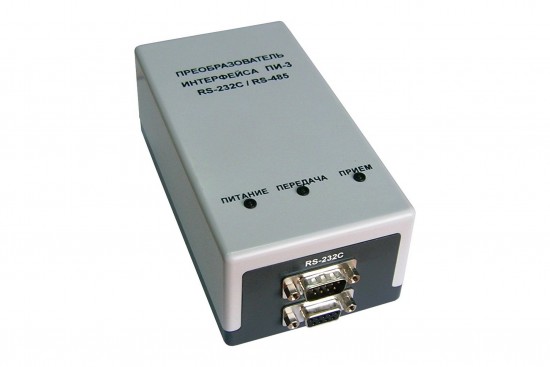

Преобразователи интерфейсов ПИ-3, ПИ-1 RS-232/RS485
Предназначен для преобразования последовательного интерфейса RS-232C в последовательный интерфейс RS-485 с программным (ПИ-1) или автоматическим переключением (ПИ-3) направления приема-передачи.
Блоки питания
Предназначены для питания устройств напряжением питания.

Блок коммутации и связи БКС
Предназначен для подключения к блокам БК-ИШ и БК-ИП (при подключении его к блоку питания типа БП – Г или ББП – 24 ):
  • цепей питания =24В;
  • радиального интерфейса RS-232C или RS-485;
  • интерфейса сети МАГИСТР
  • дополнительного шлюзового канала;
  • внешних цепей, управляемых дискретным сигналом "отказ".
Блок питания БП-50
БП-50 предназначен для питания устройств напряжением 24 В постоянного тока, в т.ч. контроллеров серии КОНТРАСТ.

Блок питания выполнен в корпусе из полимерного материала и предназначен для монтажа на DIN- рейку шириной 35 мм.
Блок бесперебойного питания ББП-24
Предназначен для итания контроллеров серии КОНТРАСТ (в комплекте с блоком БКС) нестабилизированным напряжением.

Обеспечивает безударное переключение на резервное питание от встроенных аккумуляторных батарей.
Блок питания групповой БП-Г
Предназначен для питания контроллеров навесного исполнения (КР-500, КР-300ИШ, КР-300Ш) в комплекте с блоком БКС, а также блоков БУМ-20М, БУС-10И, БУТ-10И, БУС-30, БУТ-30 и др. для питания входных и выходных цепей контроллера.
Блок питания БП-4М15-03
Блок питания БП-4М 15-03 конструктивно выполнен из полимерного материала с классом огнестойкости V0 по UL94, имеет габаритные размеры 125х105х135 и устанавливается на рейку DIN-35.
Блок питания БП-Д
Предназначен для преобразования нестабилизированного напряжение постоянного тока (24 ± 6) в стабилизированное напряжение постоянного тока, величина которого зависит от исполнения блока, и предназначен для питания датчиков, используемых при построении систем АСУТП с контроллерами серии КОНТРАСТ.

Питание блока осуществляется от блоков питания БП-Г, ББП-24, БП-4М15 и др.
Блок питания БП12
Блок предназначен для питания устройств напряжением питания 12 В постоянного тока, с током не более 1,0 А, при U ВХ = 24 В
Клеммно-блочные соединители (КР-300)
Клеммно-блочные соединители (КБС) предназначены для подключения внешних цепей к приборам, если монтаж системы должен осуществляться без применения пайки. Соединяют контакты разъема на одном конце кабеля с соответствующими клеммами на другом конце.

Клеммно-блочные соединители для КР-300ИП, КР-300М, РК-131/300М
Для контроллеров приборного исполнения КР-300ИП, КР-300М, РК-131/300М выпускаются следующие исполнения КБС: КБС-1М, КБС-11, КБС-2И, КБС-22И, КБС-3ИР, КБС-3Р, КБС-33Р; КБС-32Р, КБС-16. Рекомендации по применению и краткие характеристики соединителей приведены в таблице.
Клеммно-блочные соединители для КР-300ИШ и КР-300Ш
В состав контроллера КР-300ИШ входят 11 видов клеммно-блочных соединителей в КР-300 - типов КБС, все виды клеммно-блочных соединителей выполнены в едином конструктиве, который представляет собой платформу с печатной платой, на которой расположены колодки для подсоединения внешних цепей и соединяющие кабели.

На конце каждого кабеля - разъемы типа IDC-24, которые служат для подсоединения к блокам БК-ИШ, БК-Ш, БУСО-ИШ и БУСО-Ш или непосредственно к модулю.
