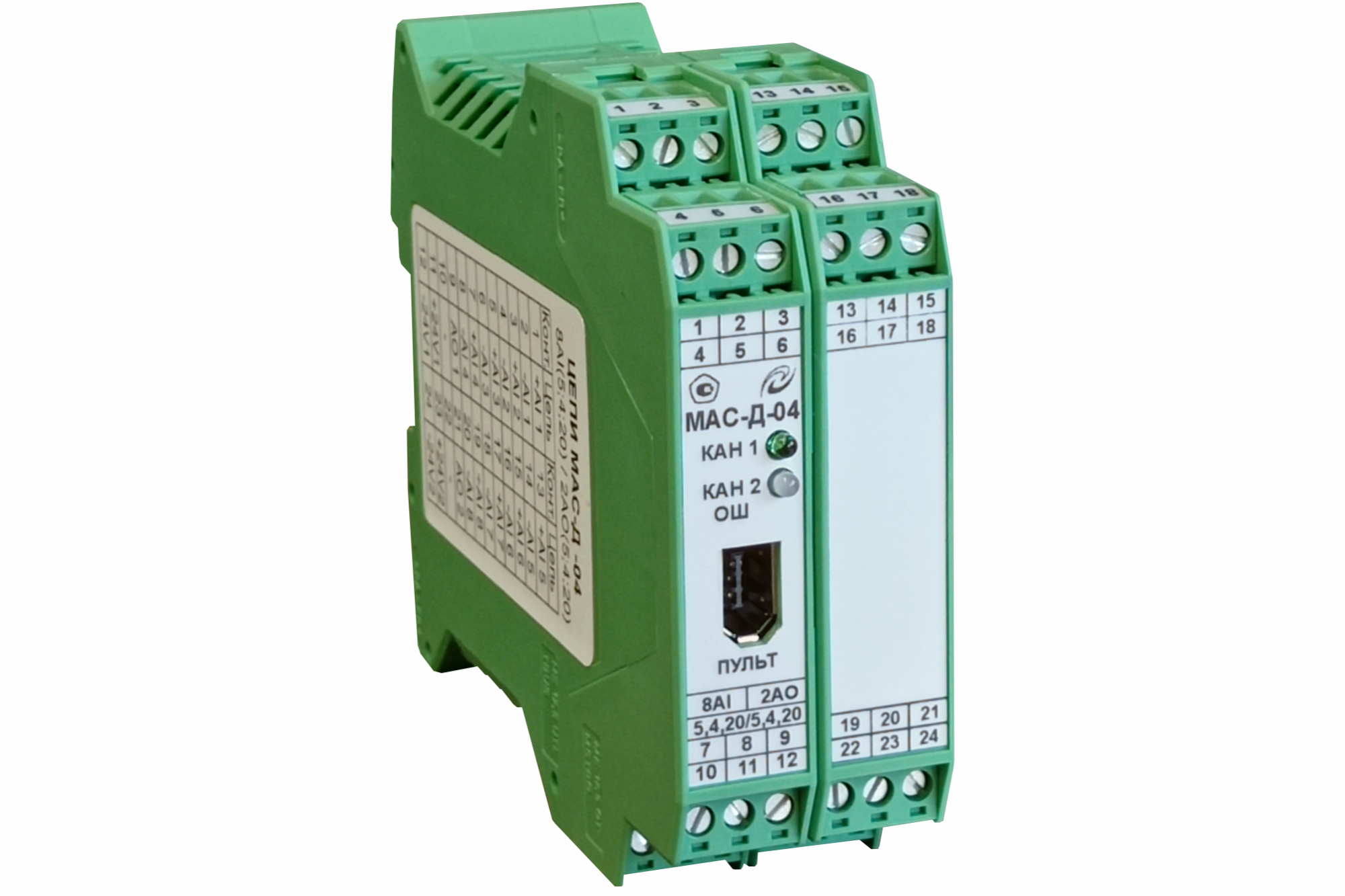

МАС-Д
Модуль аналогового ввода (0-20мА, 0-10В) и аналогового вывода (0-20мА).

Модули аналоговых сигналов выполняют функции преобразования входных аналоговых сигналов напряжения и силы постоянного тока в цифровой двоичный код (АЦП) и цифрового двоичного кода в выходной аналоговый сигнал силы постоянного тока (ЦАП).
Исполнения модулей МАС-Д
Условное обозначения исполнения модуля по УХЛ 4.2Условное обозначения исполнения модуля по УХЛ 3.1Дополнительное обозначение (количество входов-выходов)Входные/выходные сигналыМаксимальная потребляемая мощность, Вт по 5 ВГабаритные размеры
МАС-Д-01МАС-Д-074AI, 1AOпрог / прог1,4100x17,5x115
МАС-Д-02МАС-Д-084AI, 1AO10 / прог1,4100x17,5x115
МАС-Д-04МАС-Д-108AI, 2AOпрог / прог2100x35x115
МАС-Д-05МАС-Д-118AI, 2AO10 / прог2100x35x115

Входные сигналы
Тип входного сигналаДиапозон измененияВходное сопротивлениеПогрешность измерения, %
Постоянный ток, мА 0 - 5 мА (400 ± 10) Ом 0,1
0 - 20 мА (100 ± 3) Ом
4 - 20 мА (100 ± 3) Ом
Напряжение постоянного тока, В0 - 10 В>10 кОм

Настройка аналогового входа для исполннеий МАС-01, МАС-07, МАС-04, МАС-10 на диапазоны входного сигнала 0-5 мА, 0-20 мА или 4-20 мА осуществляется программным путем. Все входа гальванически развязанные Длительность аналого-цифрового преобразования всех каналов модуля:
  • для исполнений МАС-01, МАС-02, МАС-07, МАС-08 - 20 мс
  • для исполнений МАС-04, МАС-05, МАС-10, МАС-11 - 40 мс
Модули выполняют диагностику аналоговых входных каналов при диапазоне входного сигнала (4-20) мА. При обрыве линии связи с датчиком выдается сигнал ошибки.

Выходные сигналы
Тип входного сигналаДиапозон измененияНагрузка, не более кОмПогрешность , %
Постоянный ток, мА0 - 5 мА20,5
0 - 20 мА0,5
4 - 20 мА0,5

Настройка аналогового выхода на диапазоны выходного сигнала 0-5 мА, 0-20 мА или 4-20 мА осуществляется программным путем. Выхода гальванически развязанные

Длительность цифро-аналогового преобразования (ШИМ) 2 каналов модуля не более – 320 мс.

Питание выходных усилителей и нагрузки аналоговых выходных каналов осуществляется от внешних источников постоянного тока с напряжением (24±6) В. Каждый выход питается от отдельного (своего) источника, в противном случае нарушается гальваническая развязка между выходными каналами.

Ток потребления усилителя выходного канала от внешнего источника питания не превышает 8 мА без учета тока в нагрузке (или потребляемого нагрузкой).

Модули МАС-Д выполняют диагностику аналоговых выходных каналов. При изменении выходного сигнала на ±3 % от заданного формируется сигнал ошибки.
